jueves, 18 de junio de 2015

Parto a través de una resonancia magnética

Los médicos del Hospital Universitario de Charité, en Alemania, grabaron un video que presenta, por primera vez en la historia, el nacimiento de un bebé a través de una máquina de resonancia magnética.

El parto fue realizado en el 2010 y el doctor que lideró el equipo, Christian Bamberg, decidió publicar el video ahora. En el clip, que dura poco menos de 30 segundos, se puede observar como el bebé desciende por el canal vaginal de una joven de 24 años.



obstetricia


radiologia



En el video se puede ver como el útero se contrae y, en ese momento, la madre expulsa el feto. Segundos antes que esto suceda, la madre pujó y pero no logró su cometido y, por ese motivo, el útero se relajó y la cabeza del bebé retrocedió.




Fuente: Aqui


lunes, 15 de junio de 2015

Human Anatomy Atlas

Cover art

En este caso te presentamos una aplicación para android llamada "Human Anatomy Atlas", ideal para estudiantes de cualquier rama de la salud. En esta aplicación podremos visualizar de manera tridimencional cualquier parte del cuerpo humano como asi tambien elejir el sexo para observar sus distintas partes anatomicas, podremos borrar cualquier parte del organismo para llegar al lugar deseado o seleccionar directamente una region que querramos estudiar.

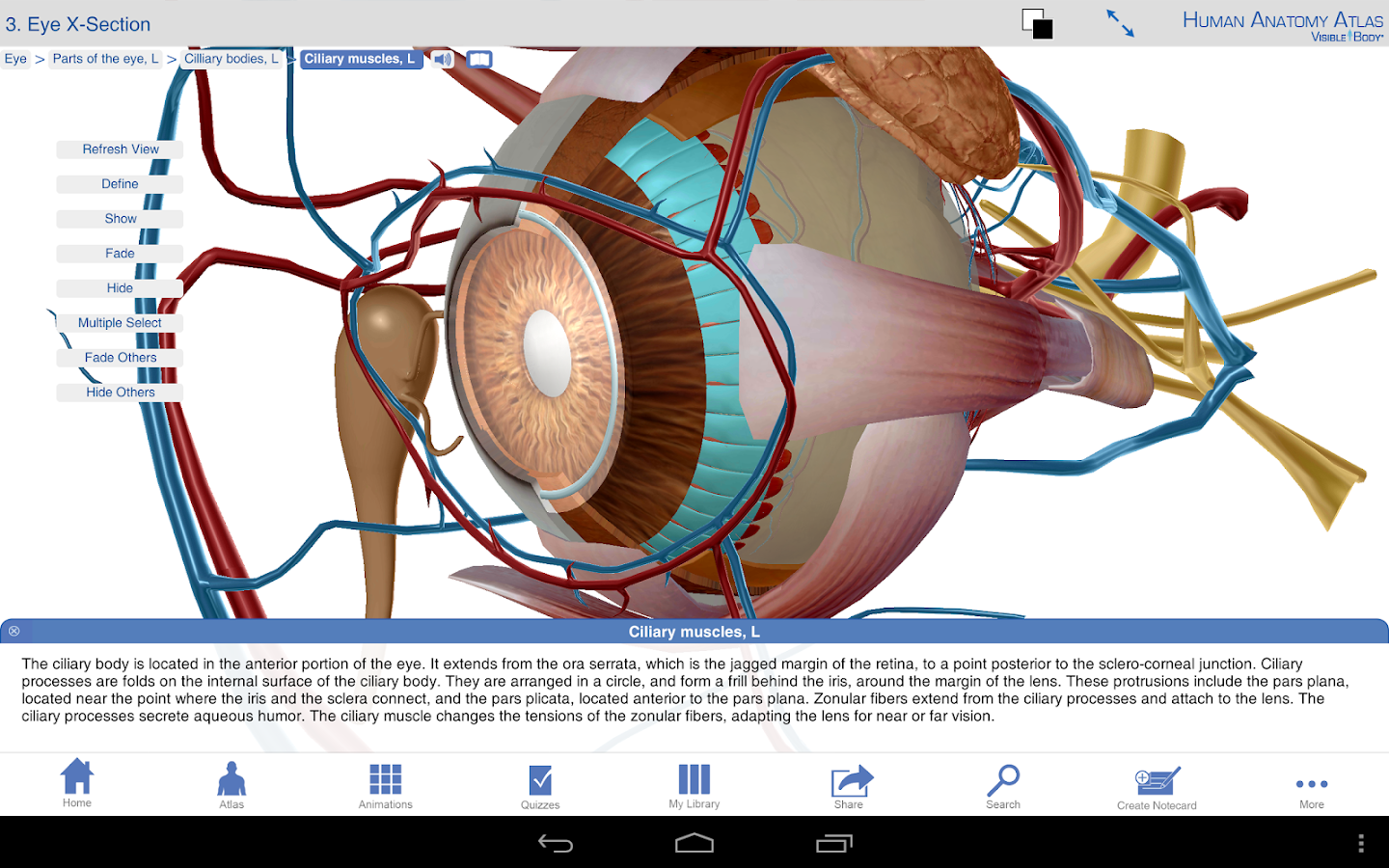

Human Anatomy Atlas - screenshot

Una vez que seleccionemos el sector deseado posee una eciclopedia en la cual nos brinda informacion correspondiente. Tiene la particularidad de poder guardar nuestras propias imagenes editadas, generar notas.

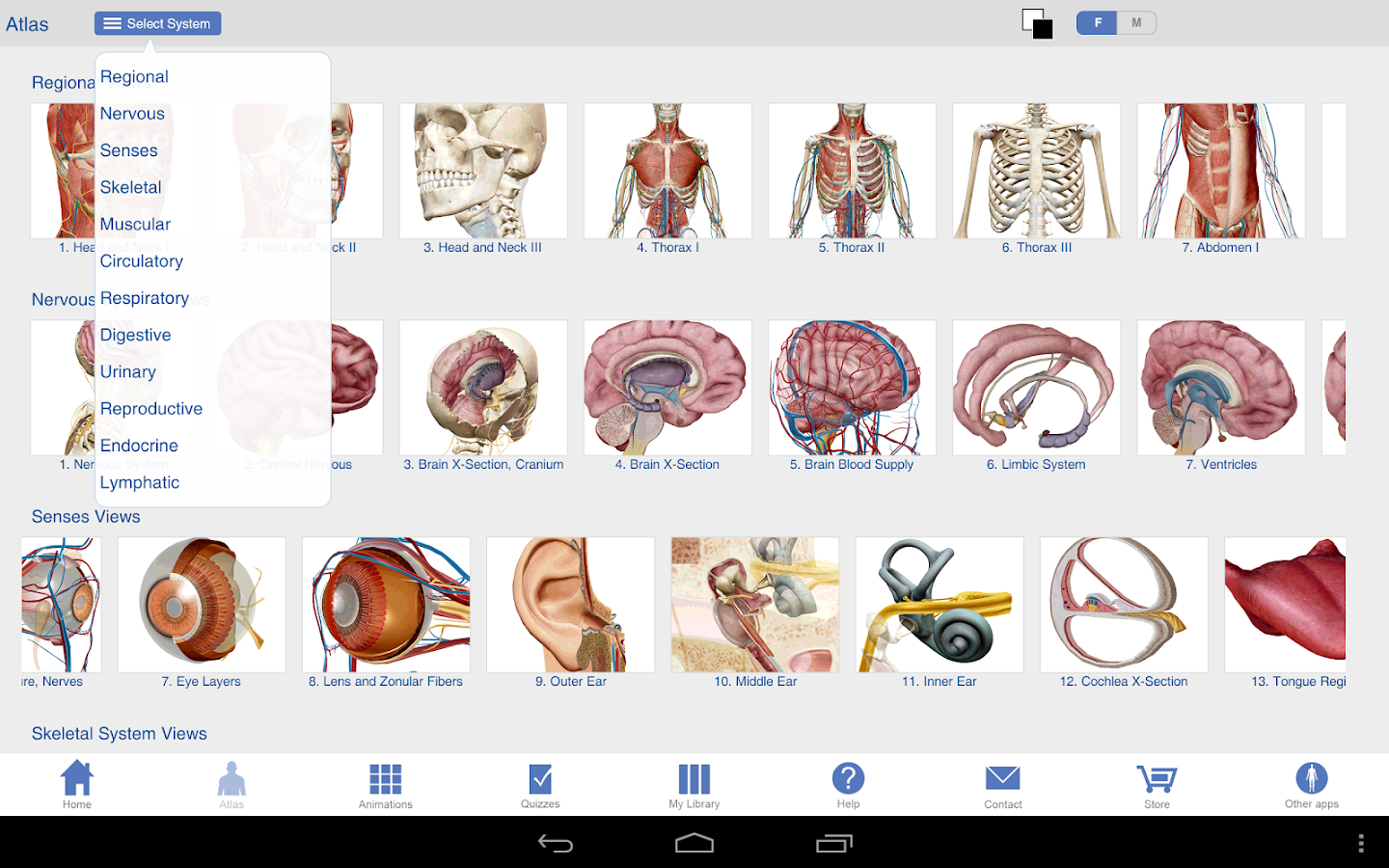

Human Anatomy Atlas - screenshot

Esta aplicacion posee una prueba gratuita y una paga en el mercado de play store. La opcion paga cuesta unos 25$usd o sino unos $225.63 pesos argentinos, pero realmente vale la pena.

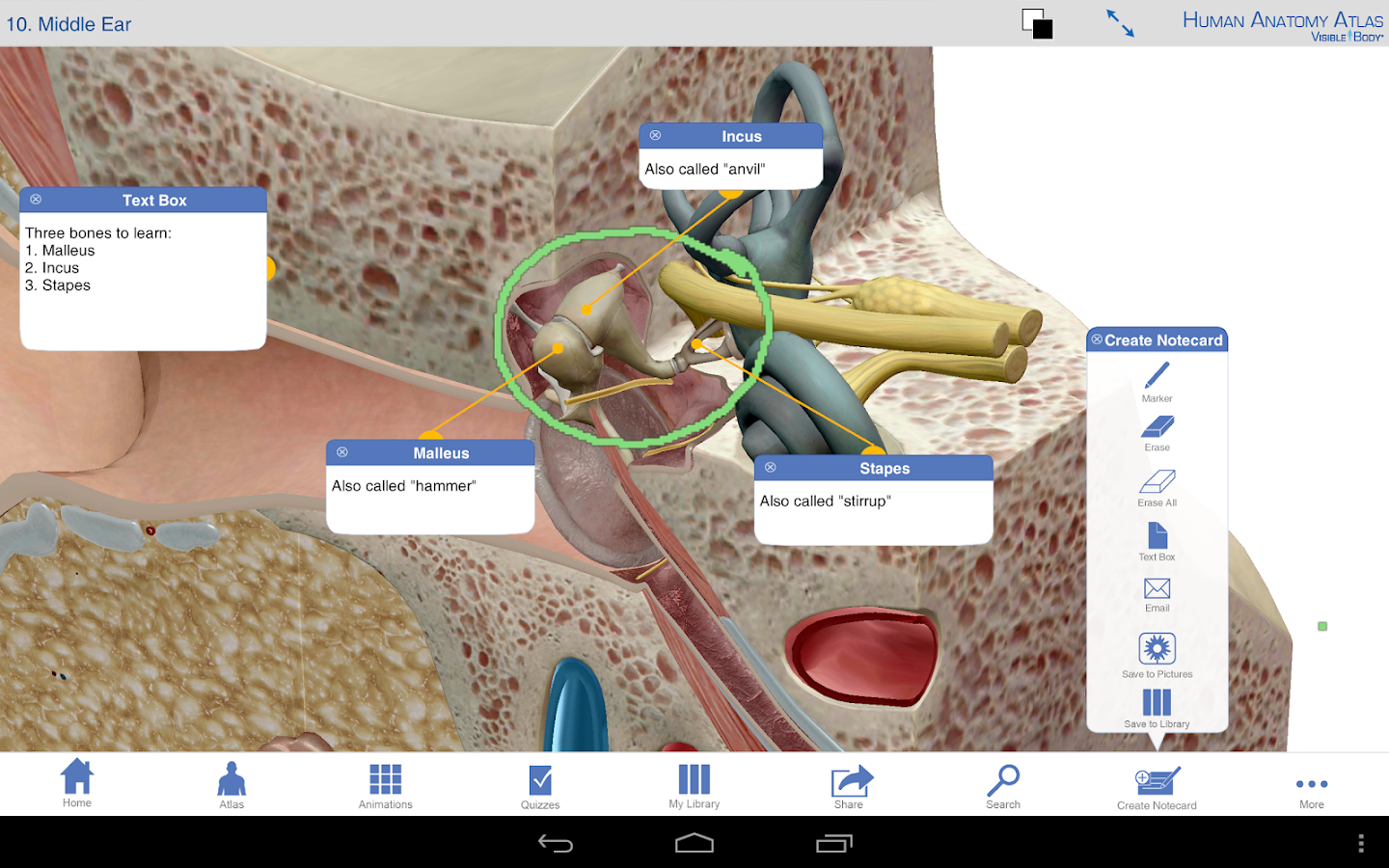

Human Anatomy Atlas - screenshot

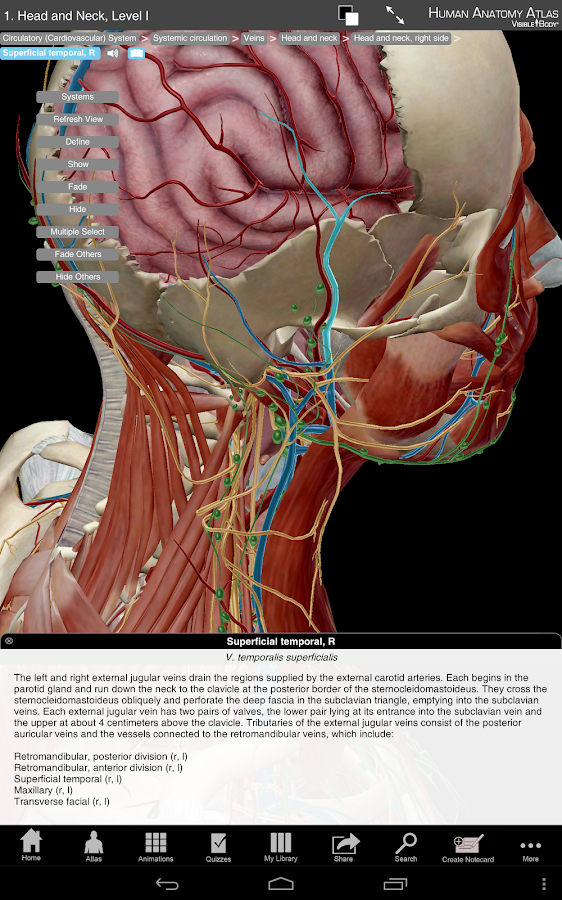

Human Anatomy Atlas - screenshot

Links de la app tanto la gratuita y paga:

Cover art
version gratuita
Cover art
version paga

Casos clinicos de atelectasia

SIGNO DE LUFTSICHEL

luftsichel

Signo de colapso del lóbulo superior izquierdo en la radiografía posteroanterior de tórax. Consiste en la hiperclaridad o lámina aérea alrededor del arco aórtico (flechas) producida por la hiperinsuflación del lóbulo inferior izquierdo, que asciende hasta el vértice pulmonar. El segmento 6 contacta con la parte posterior del botón aórtico, permitiendo que éste sea visualizado con gran nitidez.
El nombre del signo corresponde a los términos germanos luft (aire) y sichel (hoz).

luftsichel2

La proyección lateral confirma el colapso del lóbulo superior izquierdo, manifestado por el aumento de densidad anterosuperior, el desplazamiento anterior de la cisura mayor y la hiperinsuflación del lóbulo inferior.

SIGNO DE LA S DE GOLDEN

S DE GOLDEN

Imagen en forma de “S” itálica que forma el margen cóncavo del lóbulo superior derecho colapsado (flecha roja) y el margen convexo de una masa hiliar derecha (flecha blanca) causante del colapso. En el colapso de otros lóbulos hay imágenes equivalentes a la “S” de Golden, pero no tan gráficas.
En la fotografía, tumor epidermoide hiliar derecho.


SIGNO DEL TALLE PLANO

TALLE PLANO

En el colapso del lóbulo inferior izquierdo, la radiografía posteroanterior de tórax puede demostrar la desaparición de la convexidad del cono de la pulmonar al rotar el corazón ligeramente hacia una posición oblicua anterior derecha, lo que parece aplanar el contorno cardiomediastínico en el lado izquierdo (flat waist sign).
Aunque la fotografía no es óptima, existe un aumento de densidad retrocardiaco por el colapso del lóbulo inferior izquierdo.

viernes, 12 de junio de 2015

Signos precoces de infarto

SIGNO DE LA ARTERIA CEREBRAL MEDIA HIPERDENSA

ACM+1

Signo visible en la TC craneal sin contraste. Fue inicialmente descrito por D.H. Yock en 1981 y corresponde a la alta densidad de la primera porción de la arteria cerebral media (ACM) comparada con la arteria contralateral, y es un signo de isquemia cerebral por oclusión arterial por trombo o émbolo, cuya densidad (80 UH=unidades Hounsfield) es más alta que la de la sangre circulante(40 UH) por la mayor cantidad de fibrina y proteínas y la menor proporción de suero.
Es un signo precoz de accidente cerebro-vascular (ACV), aparece en las primeras 6 horas y deja de verse en el ACV evolucionado, por la resolución del trombo.
Este signo tiene casi un 100 % de especificidad pero solo un 30 % de especificidad.
Se ha visto, como falso positivo, en pacientes asintomáticos con poliglobulia o deshidratación, por el aumento del hematocrito, aunque en este caso es bilateral. En pacientes con arteriosclerosis y calcificaciones vasculares, la apariencia de la ACM puede parecer hiperdensa. También se ha descrito en algún paciente con encefalitis por herpes simplex, que característicamente afecta al lóbulo temporal.

ACM+2
Imagen del mismo paciente 2 días después del primer estudio. Se observan un área hipodensa por infarto en
el territorio de la ACM derecha.

ACMhiper
Otro ejemplo del signo, en este caso en la ACM izquierda.

Con el mismo significado de este hallazgo, se han descrito el signo de la arteria silviana hiperdensa, el signo de la arteria cerebral posterior hiperdensa y el signo de la arteria basilar hiperdensa, en la oclusión trombótica de estas arterias.
Puedes encontrar más información en:

SIGNO DE LA ARTERIA SILVIANA HIPERDENSA

 silviana
Otro ejemplo del signo, en este caso en la ACM izquierda.

Este signo es un hallazgo precoz en la obstrucción trombótica de la arteria silviana, rama distal de la arteria cerebral media. A diferencia de esta arteria, la silviana no tiene un recorrido en el plano axial de la imagen, por lo que se ve no como una línea, sino como un punto hiperdenso, que puede estar presente en varios cortes.
El significado de la imagen es el mismo que el de la arteria cerebral media hiperdensa, pero por tratarse de una oclusión de un vaso más distal, la repercusión clínica es obviamente menor, y el pronóstico de los pacientes con infarto de este territorio vascular es mejor que cuando se afecta la cerebral media.
En la siguiente dirección se encuentra más información. http://pubs.rsna.org/full/10-1148/rqdiol.2411040573

El Kv y el mAs lo que tanto se complica

KILOVOLTAJE

Es la diferencia de potencial entre cátodo y ánodo. También se le llama TENSION. Controla la velocidad de aceleración de los electrones emitidos por el cátodo y por tanto hace variar su energía cinética. El kv controla también la energía de los fotones generados en el ánodo, podríamos resumir diciendo que el kv determina el tipo de radiación.
Suele existir una cierta confusión entre los términos de kvp y kev. El kvp es el voltaje máximo en kv de la corriente casi continua de alto voltaje entre cátodo y ánodo. Los kev son la unidad de medida de la energía de los fotones de Rx, uno se refiere (kvp) se refiere a la energía de los electrones cuando se aceleran y el otro (kev) se refiere a la energía de los fotones de Rx (E. Electromagnética) Los fotones adquieren su energía en función del kvp con el que se han generado de forma que cuando se seleccionan 100 kv el generador opera con 100 kvp y genera fotones de diversas energías. Algunos de éstos fotones tendrán 100 kev de energía y ninguno tendrá una energía superior.
Al variar el kv varía la energía cinética de los electrones que fluyen del cátodo al ánodo. El kvp controla entonces la calidad del haz de rayos y por tanto su penetración, porque un haz de alta energía penetra con más facilidad en el cuerpo.
La tensión de pico (kvp) es el factor que más influye en la exposición, ya que afecta a la calidad o energía del haz y no a su cantidad, de tal manera que un pequeño cambio en el kv es apreciable en la imagen.


MILIAMPERIOS O INTENSIDAD ELECTRICA
El miliamperiaje es la intensidad de la corriente del tubo. Controla por un lado el nº de electrones emitidos por el cátodo y por otro el nº de fotones generados por el ánodo.
Se dice que sólo durante el tiempo que dura la exposición, los electrones emitidos por el cátodo se proyectan sobre el ánodo y se producen fotones de Rx. Cuantos más electrones fluyan por el tubo más Rx se producirán. Esta relación es directamente proporcional (de 1 a 1) ejem. Cuando se cambia una corriente de 200 mA a otra de 300 mA el nº de electrones que fluyen por el tubo aumenta un 50 %. Si el cambio es de 200 a 400 mA el incremento será de un 100%, es decir, se dobla la corriente del tubo, así podemos afirmar que una modificación de la corriente eléctrica modifica proporcionalmente la cantidad de los Rx.
Un cambio de la corriente eléctrica no hace variar la E.cinética de los electrones que fluyen de cátodo a ánodo, simplemente cambia el nº de estos electrones, por lo tanto la calidad de los Rx no se modifica al variar la corriente, lo que cambia es la cantidad.

TIEMPO DE EXPOSICION


Hay que procurar que los tiempos de exposición radiográfica sean lo más breve posible. La finalidad de esto no es tanto reducir la dosis que recibe el paciente sino evitar la borrosidad que puede producir cualquier movimiento.
Las exposiciones cortas reducen la borrosidad que producen los movimientos del paciente. Para que se pueda obtener una radiográfica con valor diagnóstico es necesario que el paciente reciba una dosis de radiación de una determinada intensidad eléctrica.


RELACION ENTRE MILIAMPERIO Y TIEMPO


El miliamperiaje necesario para una exposición dada es inversamente proporcional al tiempo de exposición, es decir, cuanto más corto sea el tiempo, más alto ha de ser el mA y al revés, a mayor tiempo de exposición, menor mA se necesitan.
La corriente o mA y el tiempo en segundos suelen combinarse para utilizarse como un único parámetro, es el mAs. Los mAs determinan el nº de Rx. del haz primario, es lo que llamamos cantidad de radiación o dosis de radiación.
Muchos aparatos de Rx. no permiten seleccionar por separado la corriente y el tiempo de exposición, sino que tienen un mando único para seleccionar el mAs. En estos aparatos, los valores de exposición se ajustan automáticamente a la mayor corriente y el menor tiempo que permita el generador de alta tensión, porque nos interesa que el tiempo de exposición sea el menor posible (a veces milésimas e segundos) para evitar el movimiento del paciente durante la exposición, esto es posible gracias a los generadores de gran potencia.
El valor del mAs se obtiene multiplicando el valor de la corriente en mA y el tiempo de exposición en segundos.
Si el generador está adecuadamente calibrado se podrá obtener el mismo mAs con distintas combinaciones de corriente y tiempo de exposición. Es entonces cuando se escribe la fórmula:
M T = MnTn mAseg=mAs
Se ve rápidamente que el producto del mA y el tiempo permanece constante para un resultado radiográfico dado, si los demás factores no se cambian
100 mA X 1 seg.
200 mA X 0.5 seg.
400 mA X 0.25 seg. 100 mAs
1000 mA X 0.1 seg.


Torax vairantes anatomicas

SIGNO DEL CARTÍLAGO COSTAL
cartilago
La morfología de la calcificación de los cartílagos costales suele indicar el sexo del paciente. En los varones calcifican los márgenes de los cartílagos en forma de raíl  (señalados con flechas negras en la imagen de la izquierda), mientras que en las mujeres calcifica la porción central, en forma de porra (imagen derecha, flechas rojas). También se ha descrito como calcificación en forma de vagina en los varones y en forma de pene en las mujeres.

SIGNO DE LA COSTILLA GRANDE


La costilla derecha (flecha blanca) es mayor que la izquierda (flecha roja).
    La costilla derecha (flecha blanca) es mayor que la izquierda (flecha roja).

En la radiografía lateral de tórax las costillas derechas –flecha blanca- se ven de mayor tamaño que las izquierdas     –flecha roja-. Este hallazgo se identifica mejor si la radiografía está algo oblicua y no hay una superposición de las costillas, como vemos en la fotografía. La diferencia de tamaño está justificada por la mayor magnificación de las costillas derechas dado que, en la posición del paciente para la radiografía, el lado derecho está más alejado de la placa, según muestra el siguiente esquema.
costilla2

SIGNO DEL DESPLAZAMIENTO VERTICAL
despl ver
Este es otro signo en la radiografía lateral de tórax que permite identificar si las costillas son derechas o izquierdas. En la posición del paciente para realizar la proyección lateral, las costillas derechas –marcadas en azul- están más lejos de la placa y sus imágenes proyectadas en ésta tienen un mayor grado de divergencia vertical que el de las costillas izquierdas, marcadas en rojo.
Estos signos pueden encontrarse en un clásico artículo de Radiographics:

SIGNO DE LA SOMBRA DEL PEZÓN
pezon
No es infrecuente que se vean los pezones en las radiografías posteroanteriores de tórax, y que planteen -en ocasiones- dudas de diagnóstico diferencial con nódulos pulmonares o lesiones extrapleurales.
Aunque a veces todo el contorno del pezón es visible, el aspecto más típico es el de una sombra redonda con un margen inferior y externo nítido y una interfase aire-partes blandas mal definida en el margen interno. Esto se debe a que al presionar el tórax contra el chasis, el pezón tiene a abultar hacia afuera creando lateralmente una interfase aire-agua (partes blandas) nítida.

RadsBest


Hoy es viernes, hoy es un dia de ver una aplicación móvil gratuita solo disponible por el momento para  iOS (Iphone) creada por Roy Kwak, MD, radiólogo en Focus Medical Imaging en Los Angeles (EE.UU.) y cuyo objetivo es convertirse en "el mejor amigo del radiólogo". Se trata de una aplicación presentada en RSNA 2014 y que constituye un sistema de ayuda al diagnóstico para radiólogos. Incluye entre otras características el manejo de hallazgos incidentales, manejo de nódulos pulmonares, reacciones adversas a contraste, estadiaje TNM de diversos tumores y diversas calculadoras (tiempo de duplicación tumoral, cálculo de volúmenes, lavado adrenal etc). Aunque es gratuita requiere suscripción y dentro de la aplicación hay otras funcionalidades añadidas a las comentadas y que son de pago.
Asi que si tienes un Iphone no dudes en probarla.

RadsBest
La app la encontras aqui

Quiste aracnoideo en cuarto ventriculo

 Presentación:

El empeoramiento de dolor de cabeza.

Los quistes aracnoideos son frecuentes las anomalías del SNC. Son lesiones benignas dentro de la membrana aracnoides y se ha informado de que se produzca en prácticamente todos los lugares donde está presente los aracnoides . Sin embargo, es raro dentro del cuarto ventrículo es particularmente poco común. El primer informe fue publicado en 1979 en un paciente pediátrico. Desde entonces, se han reportado sólo algunos ejemplos adicionales. La mayoría de estos pacientes presentó con hidrocefalia. Se llevaron a cabo los procedimientos de maniobras, pero no ofrecen una mejora a largo plazo de los síntomas. El tratamiento definitivo consistió en la resección abierta del quiste de la pared.


Corte Axial en T1
Corte axial en T1

Corte axial en T2
Corte Axial en T2
Corte axial en T2

jueves, 11 de junio de 2015

Infección cronica de senos ¿real o falso?


La noticia es falsa y segun el caso se presento de esta manera:


Este caso que presentamos es una infección generada en el seno maxilar izquierdo de un paciente que informaba "Me desperté el 1 de abril de 2012 con una sensación de zumbido en el lado izquierdo de la nariz después de quedarme dormido en el patio"


Mejor visto en la vista frontal, sino también visible en proyección lateral, es la silueta de un insecto en el antro maxilar izquierdo, acostado en la pared posterior.


El examen endoscópico posteriormente extraído partes de un grillo, que presumiblemente se había metido en la nariz del paciente mientras dormía y en su seno maxilar a través de la antrostomía.El insecto más tarde fue identificado por la Universidad de Melbourne entomólogo Dr. Ishihara Rorschach como perteneciente a la familia Tettigoniidae (conocido en Estados Unidos como saltamontes y en Inglaterra y Australia como arbusto-grillos).Dr Rorschach cree este caso apoya la hipótesis, lograr la aceptación en los círculos entomológicos evolutivos, que la estrechez extrema ostiomeatal única de primates diurnos evolucionó para evitar insectos habitar senos paranasales durante la noche. Esto se ve apoyado por la observación hecha en 1956 por Owlman`et  de la ausencia de tales estructuras en Tryanhavasnoozus bugupschnoz (también conocido como el mono araña polifásico de Indonesia) que duerme no más de 12 minutos a la vez.

fuente: aqui

Casos en RX


Fractura transversal:

Fractura transversal simple del quinto metatarsiano.


Golpe directo en la rodilla

Paciente de sexo masculino de 14 años de edad.


En la radiografia de perfil, hay una pequeña zona separada de la osificación en el polo inferior de la rótula. Este es un centro de osificación patelar accesorio, en lugar de una fractura.


Acondroplasia:


 Los hallazgos incluyen:

     pedículos cortos
     posterior festoneado vertebral
     cifosis dorsolumbar
     alas ilíacas lápida

Paciente pediatrico:



Dx: Pulgar ausente

miércoles, 10 de junio de 2015

Resonancia Magnetica a frutas

Este es un interesante post sobre como se ven las frutas y verduras por dentro, utilizando el método diagnostico de la resonancia magnética.

Sea paciente, tomará algún tiempo para cargar ...

Sandia:

Looking Inside Fruits and Vegetables Using a Radiology Method (17 gifs)

Tomate:
 Looking Inside Fruits and Vegetables Using a Radiology Method (17 gifs)

Hongos:


Looking Inside Fruits and Vegetables Using a Radiology Method (17 gifs)


Choclo:



Looking Inside Fruits and Vegetables Using a Radiology Method (17 gifs)


Parte de la historia de la salud


Curtido bebés en el Orfanato de Chicago en 1925, para compensar el raquitismo de invierno.

1855-1860. Uno de los primeros procedimientos quirúrgicos utilizando éter como anestésico

Daños provocados por el corsé a una caja torácica. Siglo 19 en Londres

Remedio femenino del Dr. Kilmer

Mujer con una pierna artificial, demasiado avergonzadapara mostrar su cara c. 1890 - 1900


Metástasis suprarrenal de cáncer de pulmón de células pequeñas - FDG PET / CT

Caso: El sector suprarrenal es un sitio metastásico favorecida para el cáncer de pulmón. Las pequeñas células tumorales del pulmón suelen ser grandes y se encuentran acompañada de dispersas metástasis primarias que incluyen linfadenopatía como así también metástasis viscerales.


Caso contribuido por Dr Chris O'Donnell

 Presentación:

La falta de aire en un ex-fumador

paciente:

Edad: 75
Sexo: Masculino
Región: Europa


Modalidad: Radiografia convencional


Características típicas de un colapso en el lóbulo superior izquierdo completo.
Modalidad: TAC




Masa endobronquial producir el colapso pulmonar y una gran masa suprarrenal derecha. No hay otras lesiones metastásicas obvias.

PET/CT

Modalidad: Medicina Nuclear
